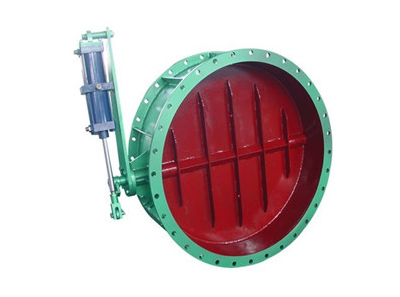

氣動防爆蝶閥

生產的氣動防爆蝶閥的蝶板屬于國內先Jin的氣動閥門。防爆型氣動蝶閥安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。氣動防爆蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時防爆型氣動蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯Yi的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。氣動防爆蝶閥有金屬密封和軟密封兩種密封型式。金屬密封型適用于溫度≥250度以上的工況。軟密封型適用于≤250度以內的工況場合。

產品詳情

氣動防爆蝶閥產品特點

1、設計新穎、合理、結構獨Te，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

氣動防爆蝶閥主要技術參數

公稱通經DN（mm)	50～1200
公稱壓力（MPa）	0.6、1.0、1.6、2.5
連接形式	法蘭、對夾
閥體形式	直通式鑄造閥
蝶板形式	垂直板式
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動防爆蝶閥執行器技術參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4、G1/8、G3/8、G1/2
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等
